Tes awal -- VLSM (Variable Length Subnet Mask)

diketahui :

*Sebuah Gedung 5 lantai
*IP Lokal 200.0.1.0/24
*IP Lokal 200.0.2.0/24
*Kebutuhan perlantai :
# 11 PC untuk Accountung Staff
# 3 PC untuk Ruang Server
# 7 PC untuk IT Staff
# 28 PC untuk Operatinal Staff
# 30 PC untuk CS Staff

1. RANCANGLAH NETWORK SKEMANYA
2. SUBNET SESUAI KEBUTUHAN
TULISKAN SUBNET DALAM TABEL


Jawab :

1.

2.
IP = 200.0.1.0/24
Jumlah divisi = 5
Jumlah lantai = 5
Jumlah router per lantai = 5
#Subnet untuk Router per divisi = 5x (5x 3 Host + 5x (NID+BID))
Berarti 2n – 2 >= 125, n = 7, jumlah vlsm = 128
Net prefix = 32 – 7 = 25
IP router menjadi 200.0.1.0/25 – 200.0.1.127/25 dengan netmask 255.255.255.128
Pembagian Host/router = 5

Subnet untuk Router per lantai =  5×2 Host + 5x(NID + BID) = 20
Berarti 2n – 2 >= 20, n = 5, jumlah vlsm = 32
Net prefix = 32 – 5 = 27
IP router menjadi 200.0.1.128/27 – 200.0.1.159/27 dengan netmask 255.255.255.224
Pembagian Host/router = 4

Subnet untuk per divisi per lantai =  79host + 5 router + NID + BID = 86
IP = 200.0.2.0/24
Berarti 2n – 2 >= 86, n = 7, jumlah vlsm = 128
Net prefix = 32 – 5 = 27
IP router menjadi 200.0.2.0/25 – 200.0.2.127/25 dengan netmask 255.255.255.128
Pembagian Host/router = 7

Subnet per divisi dengan range IP sesuai kebutuhan dengan VLSM

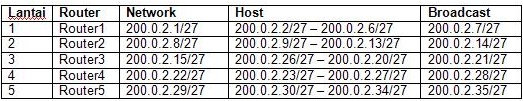

Hasil Subnet
